名称：D341F4衬氟蝶阀

·详细描述

【阀门用途】

D341F4蜗杆传动衬氟蝶阀适用于各种不同类型工业管道中液体和气体(包括蒸汽)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

【阀门型号】

手动衬氟蝶阀型号：D41F4/P（半衬）、D41F46/P（半衬）、D41F4（全衬）、D41F46（全衬）；
蜗轮衬氟蝶阀型号：D341F4/P（半衬）、D341F46/P（半衬）、D341F4（全衬）、D341F46/P（全衬）；
气动衬氟蝶阀型号：D641F4/P（半衬）、D641F46/P（半衬）、D641F4（全衬）、D641F46（全衬）；
电动衬氟蝶阀型号：D941F4/P（半衬）、D941F46/P（半衬）、D941F4（全衬）、D941F46（全衬）。

【结构示意图】

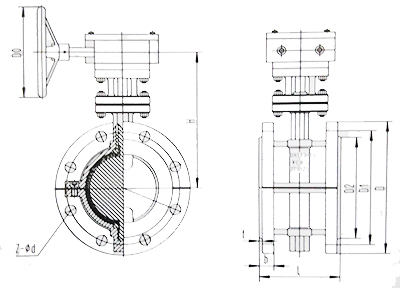

衬氟蝶阀结构示意图

【技术参数标准】

设计与制造标准：GB/T12238
结构长度标准：GB12221（短系列） ASME B16.10 JIS B2002
法兰尺寸标准：HG/T20592-2009 ANS B1S52212
压力试验标准：GB/T13927-92 API 598
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、CLASS150
驱动方式：气动、手动、电动
连接方式：对夹、法兰

【外形和连接尺寸】

DN (mm)	NPS (inch)	L	D	D₁	D₂	F	B	N-ФD	W	D₀	H	WT(kg)
DN (mm)	NPS (inch)	PN0.6MPa
40	1 1/2	106	130	100	90	3	16	4-Ф14	160	-	140	10
50	2	108	140	110	110	3	16	4-Ф14	200	-	160	12
65	2 1/2	112	160	130	125	3	16	4-Ф14	250	-	160	13
80	3	114	185	150	145	3	18	4-Ф18	250	-	170	14
100	4	127	205	170	175	3	18	4-Ф18	300	-	180	16
125	5	140	235	200	200	3	20	8-Ф18	300	-	275	18
150	6	140	260	225	200	3	20	8-Ф18	-	200	295	38
200	8	152	315	280	255	3	22	8-Ф18	-	200	320	74
250	10	250	370	335	310	3	24	12-Ф18	-	240	385	105
300	12	270	435	375	362	4	24	12-Ф23	-	240	390	142
350	14	290	485	445	412	4	26	12-Ф23	-	240	460	179
400	16	310	535	495	462	4	28	16-Ф23	-	280	510	220
450	18	330	590	550	518	4	28	16-Ф23	-	280	540	268
500	20	350	640	600	568	4	30	16-Ф23	-	320	570	378
600	24	390	755	705	670	5	30	20-Ф25	-	320	660	608
700	28	430	860	810	775	5	32	24-Ф25	-	360	710	1050
800	32	470	975	920	880	5	34	24-Ф30	-	360	780	1320
900	36	510	1075	1020	980	5	36	24-Ф30	-	380	885	1795
1000
