名称:D941X中线法兰电动蝶阀
·详细描述

【产品用途】

D41X、D341X、D641X、D941X型中线法兰蝶阀公称压力≤1.6MPa的食品,医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

【结构图片】

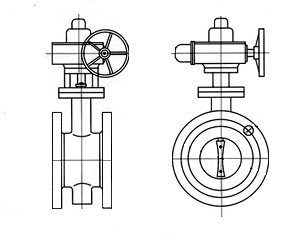

d941x电动法兰蝶阀结构示意图

【阀门型号】

常见的中线法兰电动蝶阀型号有:d941x-10、d941f-10、d941x-16、d941f-16等。

【产品特点】

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。

2、由扭矩产生弹性密封。

3、密封部位可调节更换,密封性能可靠等特点。

4、驱动方式涡轮传动、电动、气动可选。

【执行标准】

设计规范: GB/T 12238

结构长度: GB/T 12221

法兰连接: GB/T 9113

试验与检验:GB/T 13927

【性能参数】

工作压力(MPa) 1.0~1.6 (PN10-PN16)
适用温度(℃) ≤180℃
适用介质 空气、水、蒸气、煤气、油品等
材料 阀体 铸铁 球铁 碳钢 不锈钢 铝合金
蝶板 铸铁 球铁 碳钢 不锈钢 铝合金
阀杆 2Cr13 F304 F316
密封面 橡胶 NBR EPDM PTFE
填料 柔性石墨 PTFE

【外形尺寸】

DN L 1.0MPa 1.6MPa
D D1 H H1 z-Фd D D1 z-Фd
50 108 165 125 200 77 4-Ф18 165 125 4-Ф18
65 112 185 145 213 93 4-Ф18 185 145 4-Ф48
80 114 200 160 221 100 8-Ф18 200 160 8-Ф18
100 127 220 180 234 113 8-Ф18 220 180 8-Ф18
125 140 250 210 253 123 8-Ф18 250 210 8-Ф18
150 140 285 240 269 193 8-Ф22 285 240 8-Ф22
200 152 340 295 316 172 8-Ф22 340 295 12-Ф22
250 165 395 350 358 202 12-Ф22 405 355 12-Ф26
300 178 445 400 384 218 12-Ф22 460 410 12-Ф26
350 190 505 460 439 253 16-Ф22 520 470 16-Ф26
400 216 565 515 500 300 16-Ф26 580 525 16-Ф30
450 222 615 565 528 328 20-Ф26 640 585 20-Ф30
500 229 670 620 552 352 20-Ф26 710 650 20-Ф33
600 267 780 725 669 397 20-Ф30 840 770 20-Ф36
700 292 895 840 745 498 24-Ф30 910 840 24-Ф36
800 318 1015 950 803 571 24-Ф33 1025 850 24-Ф39
900 510 1115 1050 880 615 28-Ф33 - - -
1000 550 1230 1160 935 705 28-Ф36 - - -
1200 630 1455 1380 1067 827 32-Ф39 - - -
