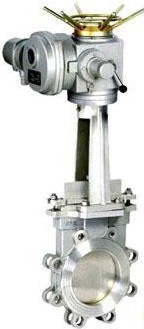

名称:PZ973H电动刀闸阀
·详细描述

【产品用途】

PZ973H电动刀闸阀系列产品广泛应用于各种工业领域,特别是采矿、钢铁工业­—用于煤炭、滤渣浆,净化装置—用于废水、泥浆、污物及带有悬浮物的澄清水,造纸工业—用于任何浓度纸浆、料水混合物,电站除灰-用于灰渣浆液等专业管道系统。

【结构简图】

电动刀闸阀结构示意图

【产品特点】

1、电动刀闸阀结构简单、造型美观、全通径流道、流阻系数小。闸板提升时,同时将密封面上的粘物给刮除,自动清除了杂物;

2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质,防止了腐蚀破坏,使用寿命长;

3、可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。

【阀门型号】

常见电动刀闸阀型号有:PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。

【执行标准】

设计规范:GB/12234 DIN3356

法兰连接:ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545

试验与检验:GB/T 13927 D

【性能参数】

工作压力(MPa) 1.0~2.5 Calss150
口径(mm) DN50-DN2000 2″-80″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
可选材料 阀体 WCB CF8 CF8M CF3 CF3M
球体 WCB CF8 CF8M CF3 CF3M
阀杆 WCB CF8 CF8M CF3 CF3M
密封面 不锈钢 司太立合金 碳化钨 PTFE
填料 柔性石墨 PTFE

【外形尺寸】

PN1.0MPa下的电动刀闸阀外形尺寸
压力为1.0MPa下的电动刀闸阀外形尺寸
PN1.6MPa下的电动刀闸阀外形尺寸
压力为1.6MPa下的电动刀闸阀相关外形尺寸
