名称:H71H、H71Y、H71F对夹升降止回阀
·详细描述

【产品用途】

H71H、H71Y、H71F对夹升降止回阀系列产品,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

【产品特点】

该产品采用对夹式连接,结构紧凑,阀瓣沿着中心定位作升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点。

【执行标准】

设计规范: API 594

结构长度: GB/T 12221 API 594

法兰连接: GB/T 9113 JB/T 79 ASME B16.5

试验与检验:GB/T 13927 JB/T9092

【性能参数】

基本型号 H71H H71Y H71F
工作压力(MPa) 1.6~15.0 Class150-Calss900
口径(mm) DN15-DN200 1/2″-8″
适用介质 水、油、气、各种腐蚀性介质
可选材料 阀体 WCB CF8 CF8M CF3 CF3M
阀瓣 WCB CF8 CF8M CF3 CF3M
密封面 不锈钢 司太立合金 PTFE
弹簧 F304 F316 F304L F316L

【结构简图】

对夹升降式止回阀结构示意图

【外形尺寸】

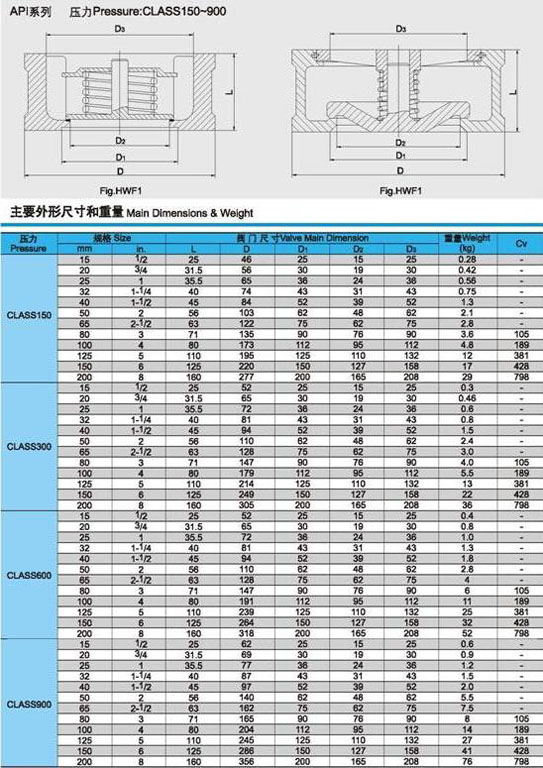

H71H、H71Y、H71F对夹升降止回阀外形尺寸图1

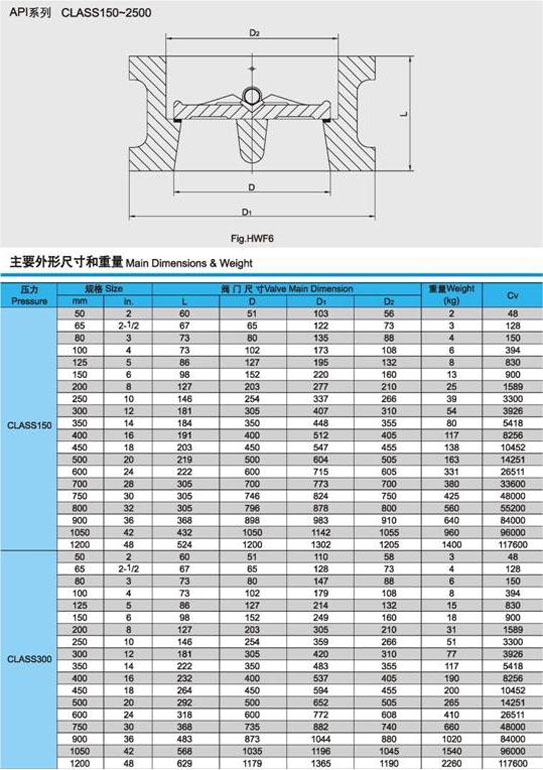

H71H、H71Y、H71F对夹升降止回阀外形尺寸图2

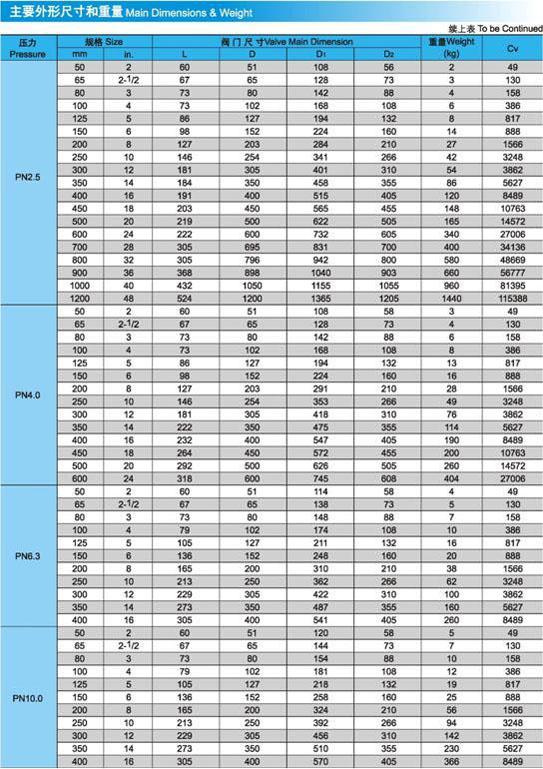

H71H、H71Y、H71F对夹升降止回阀外形尺寸图3

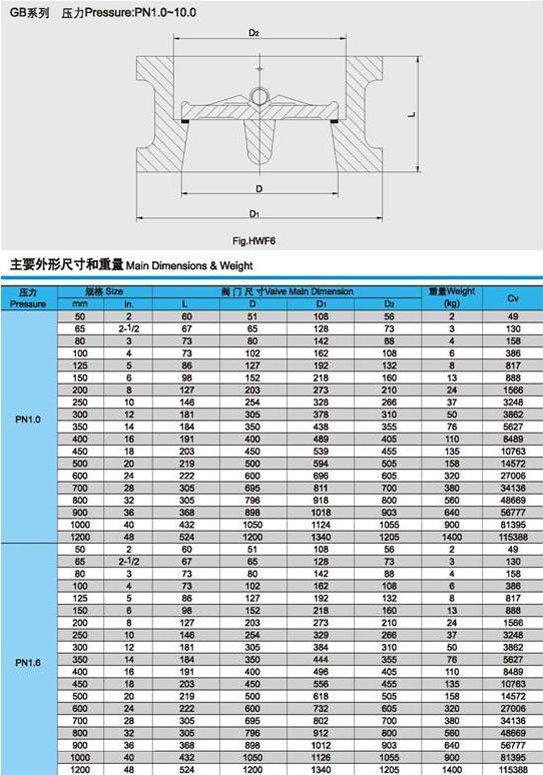

H71H、H71Y、H71F对夹升降止回阀外形尺寸图4
